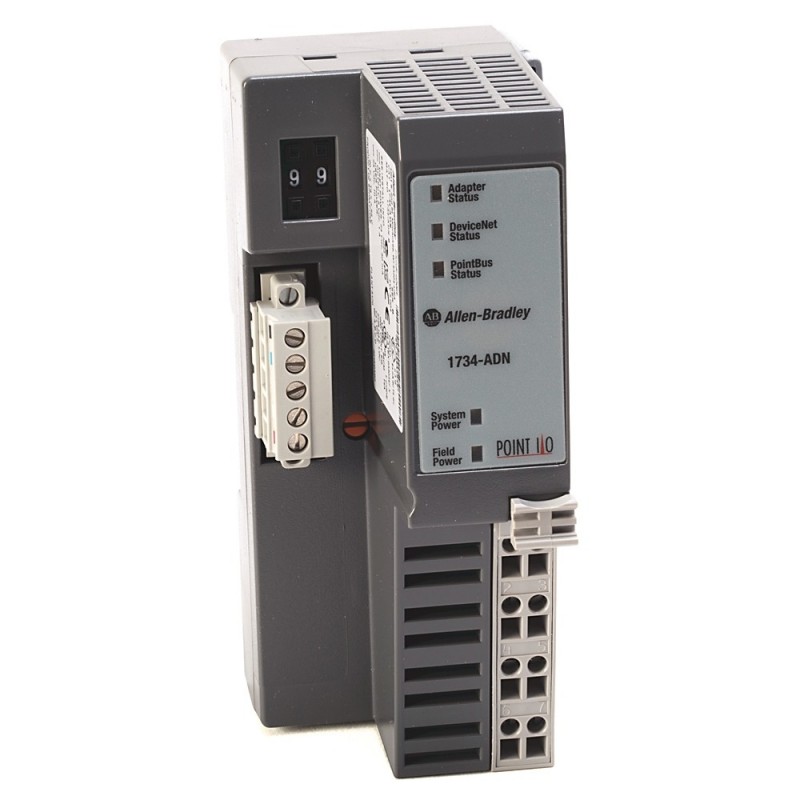

アレン・ブラッドリー 1734-ADNX

Allen Bradley 1734-ADNX をお探しですか? Rayon Automation はここにあります!当社はロックウェルブランドの正規代理店であり、お届けする商品が本物で新品であることを保証いたします。なお、現在在庫ございます。ご注文いただきましたら、すぐに発送させていただきます。簡単に言うと、分散I/Oシステムの「通信司令官」です。それ自体は何の作業も実行しません。代わりに、Device Net ネットワークの近くにある I/O モジュール (スイッチや信号を制御するモジュールなど) を調整して接続する役割を果たします。このように、PLC は離れた場所からそれらを均一に管理できるため、現場でセンサーやアクチュエーターを設置したいが、制御盤まで長い配線を引きたくない場合、これを使用してソリューションをカスタマイズすると非常に便利です。それは間違いなくあなたの理想的な選択です。

1.物理構造の観点から見ると、Allen Bradley 1734-ADNX の設計は接続と診断に重点を置いています。メイン ネットワークにアクセスするための Device Net ネットワーク ポートを統合します。下部の専用インターフェイスを介してベース モジュールにしっかりと取り付けられ、後続の I/O モジュールと物理的な全体を形成します。モジュール表面の複数のステータス インジケータ ライトは、電源、ネットワーク、モジュール自体の健全性ステータスを直感的に表示し、オンサイトのメンテナンスに直接情報を提供します。

2.ハードウェアケースの下にはインテリジェントコアがあります。このモジュールには専用のマイクロプロセッサが装備されており、その唯一のタスクは Device Net プロトコル スタックを効率的に実行することです。また、ノード アドレスやボー レートなどの主要なネットワーク構成を安全に保存するための不揮発性メモリも装備されており、電源喪失時に即座に通信を回復し、再構成を必要とせずに再起動できるため、システムの信頼性が保証されます。

3.最終的に、これらすべての構造は、I/O モジュールのマネージャーおよびデータ ゲートウェイとして、その中核機能を果たします。同じベースに取り付けられたすべての POINT I/O モジュールを識別して均一に管理し、その入出力データを双方向の Device Net ネットワーク データ パケットに変換できます。さらに、専用の終端抵抗モジュールと連携して Device Net ネットワークのエンド ノードとして機能し、ネットワーク全体の信号の整合性を確保できます。

分散 I/O システムは Allen Bradley 1734-ADNX を使用して構築され、システム アーキテクチャを根本的に簡素化することで包括的な効率の向上を実現しました。これにより、制御キャビネットから引き出された数十の独立したワイヤを 1 本の Device Net ケーブルに置き換えて、フィールド デバイスの隣に I/O モジュールを直接展開できるようになります。これにより、高価な材料と労力のコストが大幅に削減されるだけでなく、配線エラーのリスクも大幅に低減されます。モジュール設計により、システムの拡張や将来の変更が非常に簡単になります。 I/O ポイントの追加には、メイン キャビネットを変更することなく、ベースにモジュールを追加するだけで済むため、プロジェクトのデバッグ サイクルが大幅に短縮されます。さらに、鮮明な LED 診断と強力なソフトウェア ツールを組み合わせることで、障害位置を特定する時間を時間単位から分単位に短縮し、機器のダウンタイム損失を効果的に削減できます。

Q1.それは何をするのですか？
A：「翻訳者」です。サイトにある多数の I/O モジュールを DeviceNet ネットワーク言語に変換して、PLC が理解できるようにします。

Q2.それ自体でスイッチやセンサーを処理できますか?
A: いいえ。「メッセージの送信」のみを行い、実際の作業は行いません。この作業は、隣の I/O モジュールによって実行される必要があります。

Q3.ネットワークケーブルを使用してコンピュータに直接接続できますか?
A: いいえ。そのインターフェイスは Device Net であり、一般的なネットワーク ポートではありません。パソコンとの接続には専用のコンバーターが必要です。

Q4. 「アドレス」を設定するにはどうすればよいですか?
A：パソコン上の専用ソフトを使用して設定します。このアドレスはネットワーク上の「番地」のようなものであり、繰り返してはなりません。
