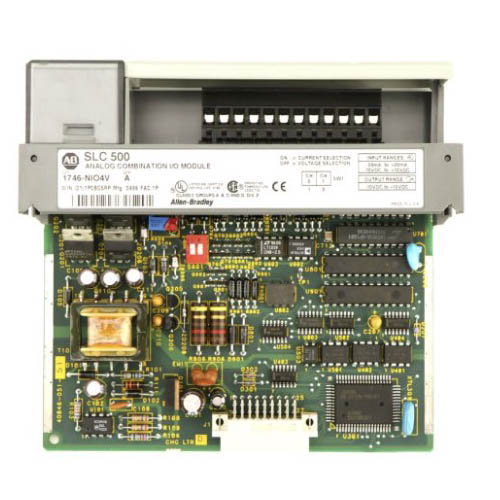

アレン・ブラッドリー 1746-NIO4V

Rayon Automation Technology Co., Ltd. Allen Bradley 1746-NIO4V を、クラシックな SLC 500 シリーズモジュラー I/O モジュールとともに、高品質で低価格で購入してください。この組み合わせには、コンフィギュレーションワードプログラミングが不要で入出力が統合されているという利点があり、2 つの電圧信号の処理のみを必要とする小型デバイスの改修または統合に非常に適しています。

お問い合わせを送信

製品説明

Rayon Automation Technology Co., Ltd. サプライヤーとして、Allen Bradley 1746-NIO4V 製品は負荷容量が比較的弱く、チャネル間の電気絶縁が不足しています。配線の際には、高圧線と信号線の併用は避けてください。お探しのものがございましたら、お早めにご連絡ください。

パラメータ

仕様	詳細
モデル	アレン・ブラッドリー 1746-NIO4V
解決	12 ビット (0 から 4095 までカウント)
精度（25℃時）	フルスケールの±0.5%（0～60℃の範囲で最大±1%）
入力インピーダンス	> 1MΩ
ステップ応答時間	約60ms（フィルタ時間を含む）
最大過負荷電圧	±15V DC (損傷なし)
バックプレーンの消費電流	DC5Vで50mA
動作温度	0℃～60℃（32°F～140°F）
保管温度	-40℃～85℃
相対湿度	5%～95%(結露なきこと)
出力リップル	< 10 mV ピークツーピーク

アプリケーションシナリオ:

1. 2 つの 0 ～ 10 V バルブ開度フィードバック信号 (入力) を読み取り、2 つの 0 ～ 10 V/±10 V 信号を出力してバルブアクチュエータ (出力) を制御します。
2. Allen Bradley 1746-NIO4V は、モーター速度を調整するために 0 ～ 10V 信号を周波数コンバーターに出力します。実際のモーター速度フィードバックまたは負荷電圧の読み取りは、電圧入力を通じて行われます。
3. 0-5V/0-10V 出力圧力伝送器または温度伝送器と組み合わせて、PID 閉ループ制御を実行します。
4. 調整可能な電圧励起信号 (出力) を生成し、実験装置のセンサーの電圧応答 (入力) を収集するために使用されます。

利点と特徴

Allen Bradley 1746-NIO4V は高度に統合されたコンボ設計を採用しており、単一スロットを使用して、2 入力と 2 出力の純粋な電圧タイプのチャネルを提供します。ボードデータへの直接アクセスをサポートします。複雑なブロック転送命令を必要とせずに、データを I/O イメージテーブルにマッピングできます。 12 ビットまたは 13 ビットの高解像度と精度と、工業グレードの光電絶縁およびフィルタリング干渉防止技術を組み合わせることで、アフターサービスにおけるコンパクトな制御キャビネットのスペースとコストを効率的に節約できます。

モデルの置き換え:
プログラムやラックを変更せずに直接交換する必要がある場合、1746-NIO4V はボードデータを直接マッピングするため、面倒なブロック転送 (BTW/BTR) 命令の使用が不要になります。安価で簡単に入手できる直接交換部品が必要な場合は、ProSoft Technology の互換モジュールを検討してください。この機会に古いシステム全体をアップグレードする場合は、非常に安定し、適切に構造化された SM1231 AI (4 入力チャンネル) および SM1232 AO (2 出力チャンネル) アナログモジュールを組み合わせた Siemens S7-1200 シリーズに切り替えることができます。 12 ビット解像度 (0 ～ 4095) の場合、代替プログラムが 16 ビット解像度 (0 ～ 32767 または 0 ～ 65535) を使用する場合、プログラム SCP は同期的に変更する必要があることに注意することが重要です。
