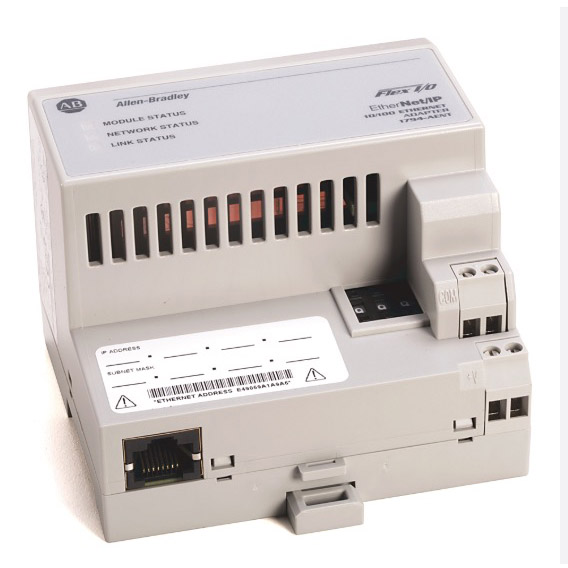

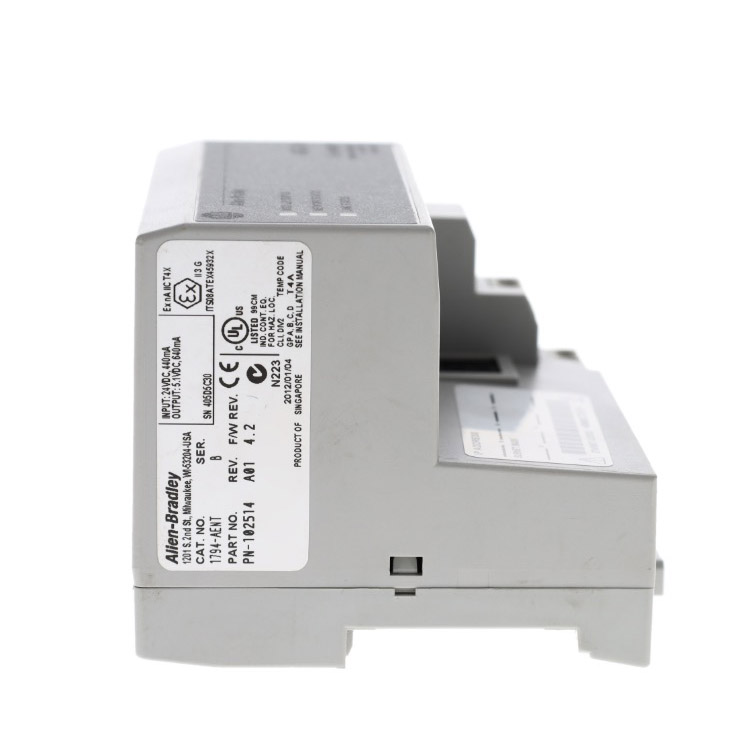

アレン・ブラッドリー 1794-AENT

Allen Bradley 1794-AENT のサプライヤーである Rayon Automation は、Flex I/O シリーズのコア通信アダプターモジュールです。 EtherNet/IP ネットワークと Flex I/O モジュールの間のゲートウェイとして機能し、産業用 Ethernet の命令を基礎となるデータに変換し、バックエンドでさまざまな I/O モジュールを駆動します。詳しくはお気軽にお問い合わせください。

お問い合わせを送信

製品説明

Rayon Automation が提供する Allen Bradley 1794-AENT は、CE 認証規格に合格しています。フレックス I/O ラックの最初のモジュールとして、右側の最大 8 つの I/O モジュールにアドレスを割り当て、データ通信をスケジュールし、モジュールのステータスをコントローラーに報告します。優れた販売前および販売後のサービスを提供します。ぜひお気軽にご購入ください。

コアハードウェアアーキテクチャと高速ネットワーク通信メカニズム

適応型産業用イーサネットインターフェイス
Allen Bradley 1794-AENT には標準 RJ45 物理インターフェイスが装備されており、10/100 Mbps の適応型通信速度をサポートします。全二重モードと組み合わせると、バックプレーンのデータスループットが大幅に向上し、ネットワークの衝突が排除され、マイクロ秒レベルの I/O リフレッシュ応答が実現されます。
明示的および暗黙的なメッセージパッシングのサポート
EtherNet/IP プロトコルのネイティブサポート。インプリシットメッセージングにより、マスターCPUから送信される不定期の明示的メッセージ(Explicit Messaging)を受信しながら、確定的なリアルタイム制御のポーリングデータを扱うため、オンラインパラメータ設定や動的診断に適しています。
コンパクトなスナップオン物理構造
効率的なバックプレーン電源管理チップが統合されており、1794-TB3 または 1794-TB3S 端子ベースなどの標準レールに取り付けることができます。右側に取り付けられた FLEX I/O カードのセット全体に安定した論理電源を供給します。

パラメータ

パラメータ	仕様
型番	アレン・ブラッドリー 1794-AENT
モジュールの種類	EtherNet/IP通信アダプタ
互換性のあるシステム	Logix5000 コントローラ (ControlLogix、CompactLogix など)
サポートされる最大 I/O モジュール	最大 8 個のフレックス I/O モジュール
通信プロトコル	EtherNet/IP (CIP - 共通産業プロトコル)
イーサネット速度	10/100 Mbps アダプティブ
物理インターフェース	RJ45 (8 ピン) (AENTR には 2 つの RJ45 インターフェイスがあります)
サポートされているトポロジ	スター、ツリー、リニア (スイッチ/ETAP が必要)。 AENTR はデバイスレベルリング (DLR) をサポートします
最大 CIP 接続数	最大64
RPI (リクエストパケット間隔)	最速1ms
バックプレーン消費電流 (5V DC)	350mA
バックプレーン消費電流 (24V DC)	10mA
バックプレーン電源出力容量	最大1.5A(DC5V)
最大消費電力	約4.5W
サージ電流(最大)	5A（持続10ms）
寸法 (高さ x 幅 x 奥行き)	94 mm x 94 mm x 69.5 mm (3.7 インチ x 3.7 インチ x 2.7 インチ)
重さ	約0.21kg（0.47ポンド）（ベースを除く）
ステータスインジケータライト	2: ネットワークステータス (NS) とモジュールステータス (MS)

典型的なアーキテクチャ

1. Allen Bradley 1794-AENT は、メイン制御室からは離れているが、ポンプ室、コンベアライン変電所などのフィールド機器に近いリモートコントロールキャビネットへの設置に適しています。
2. 消費/生産などの複数の Logix コントローラと同時に通信できるため、データ共有が可能になります。
3. AENT には Web サーバーが搭載されています。エンジニアは専用のソフトウェアを必要としません。ブラウザを通じてモジュールの IP アドレスを入力すると、モジュールのステータス、ネットワーク統計、IP 構成、および接続診断情報を表示できます。
