シーメンス 3RV6011-1KA15

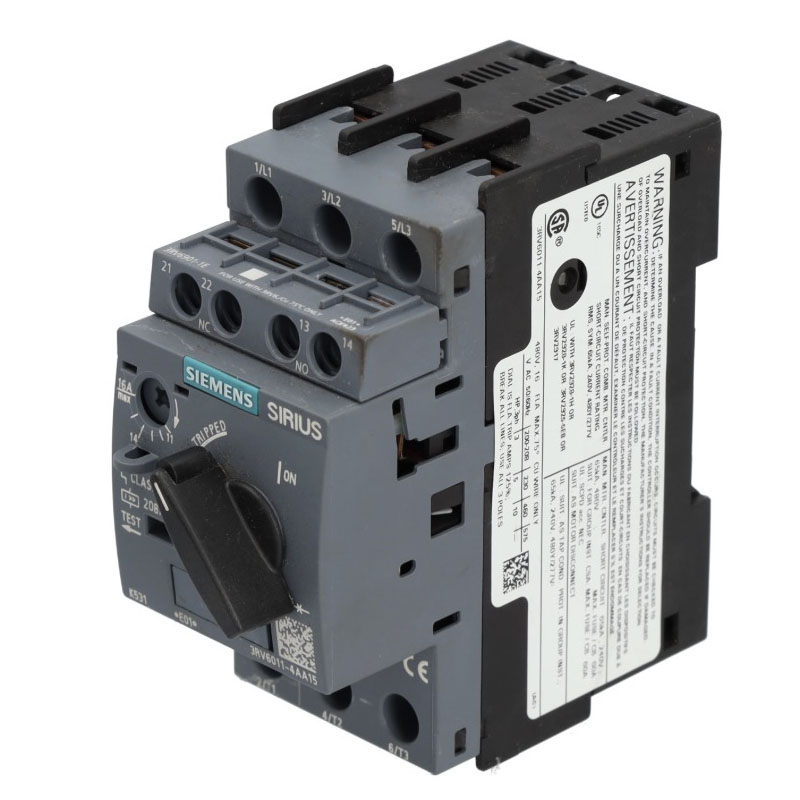

Rayon Automation が提供する高品質の Siemens 3RV6011-1KA15 は、SIRIUS シリーズの 3RV6 モーター保護回路ブレーカーで、特に過負荷、短絡、欠相による損傷から三相モーターを保護するように設計されています。 Rayon Automation を通じて購入できます。当社はサプライヤーとして、オリジナル製品モデルを提供します。

お問い合わせを送信

製品説明

中国では、Rayon Automation はサプライヤーであると同時に輸出者でもあります。当社は、S00 コンパクト構造、クラス 10 の熱過負荷保護、9 ～ 12.5A の調整可能な電流範囲、156A の短絡トリップ機能を備え、1NO + 1NC 補助接点を備えた Siemens 3RV6011-1KA15 を提供しています。

パラメータ

仕様	詳細
製品シリーズ	SIRIUS 3RV2 モーター保護サーキットブレーカー
フレームサイズ	S00
フェーズ数	3フェーズ
モーター保護クラス	クラス10
熱過負荷調整範囲	9～12.5A
短絡トリップ電流	156A
定格絶縁電圧	690V
保護クラス	IP20
接続方法	ネジ端子
補助接点	1NO + 1NC 水平補助スイッチ
設置方法	DINレールの取り付け
動作温度	-20℃～+60℃

典型的なアプリケーションシナリオ

産業機械：
旋盤、フライス盤、コンベヤベルト、包装機械、繊維機械などの主軸モーターや補助モーターの保護。
資材輸送:
ポンプ、ファン、コンプレッサー、破砕機などの流体機械や固形物輸送機器の駆動モーターの保護。
自動化された生産ライン:
組立ラインや検査ラインなどの自動化機器において、シーメンス 3RV6011-1KA15 は各ワークステーションのモーターに信頼性の高い保護と制御を提供します。

包括的なモーター保護

1. 調整可能なバイメタルサーマルトリップユニットを使用すると、設定範囲は9〜12.5Aで、長期間の過負荷によるモーターの損傷を効果的に防ぎます。
2. 156Aに設定された電磁短絡トリップユニットにより、短絡電流を瞬時に遮断し、モーターと回路を保護します。
3. Siemens 3RV6011-1KA15 は欠相検出機能を備えています。電流の損失がトリップをトリガーし、欠相動作によるモーターの焼損を防ぎます。

高い信頼性と長寿命

機械的寿命: 最大 100,000 回の動作サイクル。
電気的寿命: 最大 100,000 動作サイクル。
高い遮断容量:
最大 100kA の定格短絡遮断容量により、産業現場での重大な短絡障害に対応できます。
コンパクトな設計と簡単な設置:
S00枠サイズのネジ端子台を採用し、コンパクトな体積を実現しました。
標準の DIN レール取り付け、便利かつ迅速。
補助機能:
リモート信号表示、制御インターロックまたはアラームに使用される、常開 (NO) 補助接点 1 つと常閉 (NC) 補助接点 1 つが含まれています。

よくある質問

サーマルリレーをそのまま代用できますか？

もちろん。また、過負荷保護と短絡保護も提供しており、その保護範囲はサーマルリレーを単独で使用する場合よりも包括的です。

過負荷保護電流を正しく調整するにはどうすればよいですか?

サーキットブレーカーの前面には校正済みの調整ノブがあります。マイナスドライバーを使用して、ノブのインジケーターの矢印を必要な値 (9 A ～ 12.5 A の間) に合わせます。

サーキットブレーカーは単相モーターまたは純粋な照明/抵抗負荷に使用できますか?

お勧めしません。 Siemens 3RV6011-1KA15 は、三相モーター用に特別に設計されています。内部の欠相保護機能とサーマルバイメタルストリップは、三相モーターの起動および動作曲線に合わせて設定されています。単相負荷の場合は、単相サーキットブレーカーまたは通常の小型サーキットブレーカーを選択する必要があります。
