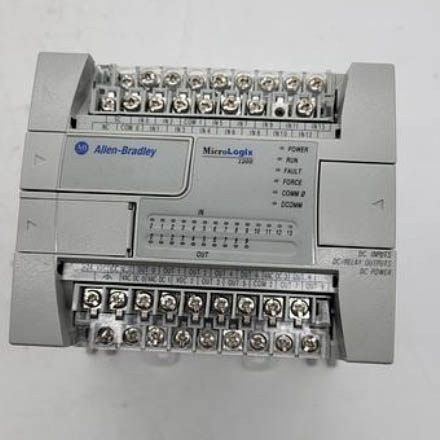

アレン・ブラッドリー 1762-L24BXB

Rayon Automation の高品質 Allen Bradley 1762-L24BXB は、Rockwell MicroLogix 1200 シリーズの非常にクラシックで非常に利用率の高いコンパクトな統合プログラマブルロジックコントローラ (PLC) です。「L」はコントローラ、「24」は24点I/O、「B」はリレー出力、「X」はAC電源、「B」は内蔵Ethernet通信を表します。さらに詳しい情報は当社から入手できます。

お問い合わせを送信

製品説明

Rayon Automation は、産業現場で最も人気のある 3 つの要素 (AC 電源、リレー出力、イーサネット通信) を理想的な方法で組み合わせた CE 認定の Allen Bradley 1762-L24BXB を提供しています。古いリレー制御キャビネットの交換や、小型の単一マシン機器の自動制御システムの構築に最適です。

製品の特徴

1. CPU、電源、入出力点、通信インターフェースを一つの筐体に統合した小型PLCです。サイズがコンパクトで、スペースが限られた電気制御盤への設置に非常に適しています。
2. 24 点の I/O を備えており、追加の拡張モジュールを購入することなく、中小規模の機器を独立して制御できます。
3. 10 個のリレー (ドライ接点) 出力ポイントが装備されており、AC 負荷と DC 負荷の両方を制御でき、強力な耐荷重能力、優れた電気絶縁性能、および強力な抗干渉能力を備えています。
4. Allen Bradley 1762-L24BXB は AC 電源から電力を供給され、産業現場の主電源に接続して直接動作できます。

よくある質問

内蔵イーサネットポートはEtherNet/IPをサポートしていますか? HMIと接続できますか?
はい、内蔵イーサネットポートは EtherNet/IP プロトコルをサポートしており、Rockwell のPanelView ターミナル、EtherNet/IP をサポートするサードパーティのタッチスクリーンに接続したり、上位レベルの SCADA システムと通信したりするために使用できます。
内蔵イーサネットはModbus TCPをサポートしていますか?
ネイティブバージョンは、サーバーまたはクライアントとして Modbus TCP をサポートしません。 Modbus TCP を使用する必要がある場合は、1762-ENBT などの追加の通信モジュールを購入する必要があります。
PLCにIPアドレスを割り当てるにはどうすればよいですか?
工場出荷時のデフォルト状態では、イーサネットポートの IP アドレスとサブネットマスクは通常 0.0.0.0 です。コンピュータにインストールされている Rockwell BootP-DHCP サーバーソフトウェアを使用して、MAC アドレスで PLC を検索し、それに静的 IP アドレスを割り当て、最後に [BootP/DHCP を無効にする] をクリックして固定にする必要があります。
バッテリーの役割は何ですか?どのくらいの頻度で交換する必要がありますか?
Allen Bradley 1762-L24BXB には、交換可能なメモリバッテリブラケットがありません。スーパーキャパシタを使用してクロックと一部のメモリデータを維持します。停電後、スーパーキャパシタは通常、数日から約 2 週間データを保持できます。ユーザープログラムメモリはどのくらいありますか?十分ですか？
10Kバイトのプログラムメモリと10Kバイトのデータメモリ。一般的なスタンドアロン機器や小規模な組立ラインには十分です。

パラメータ

仕様	詳細
製品シリーズ	マイクロログイクス 1200
ユーザープログラムメモリ	10KB
データメモリ	10KB
システムの消費電力	最大35VA
入力電圧の種類	交流（AC）
定格動作電圧（電力）	AC85～265V
動作周波数	47～63Hz
最大サージ電流	20A
定格動作電圧（I/O）	DC24V
1点あたりの最大入力電流	4.5mA
最大スイッチング電圧	AC265V / DC30V
機械的寿命	200万回
電気的寿命	10万回
作業環境温度	0℃～55℃（32°F～131°F）
保管環境温度	-40°C ～ 85°C (-40°F ～ 185°F)
相対湿度	5%～95%(結露なきこと)
耐振動性	IEC 60068-2-6規格に準拠
耐衝撃性	IEC 60068-2-27規格に準拠
エンクロージャ保護クラス	NEMA/UL タイプ 1 (IP20)
寸法 (高さ x 幅 x 奥行き)	90 mm x 140 mm x 87 mm (3.54 インチ x 5.51 インチ x 3.43 インチ)
重さ	約0.45kg (1.0ポンド)

私たちの認証

Allen Bradley 1762-L24BXB は、包括的な国際的な安全性およびコンプライアンス認証を備えています。 UL/cUL クラス I、ディビジョン 2 グループ A、B、C、D の危険環境認証を取得しているほか、EU EMC および低電圧指令に準拠した CE 認証も取得しており、オーストラリア/ニュージーランドの C-Tick (RCM) 電磁両立性規格にも適合しています。説明書もあり、正規品保証もございます。
