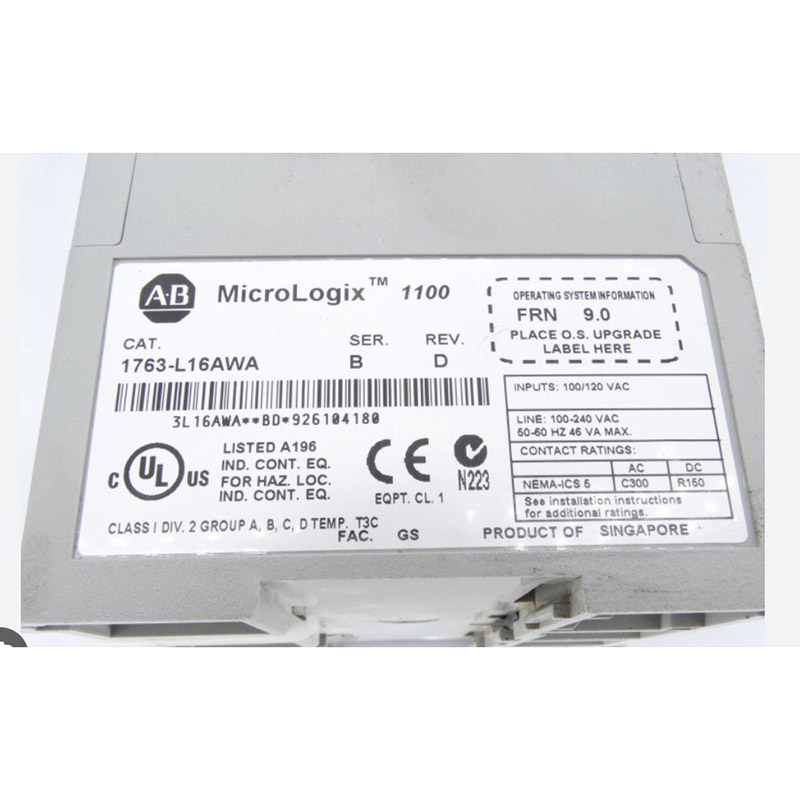

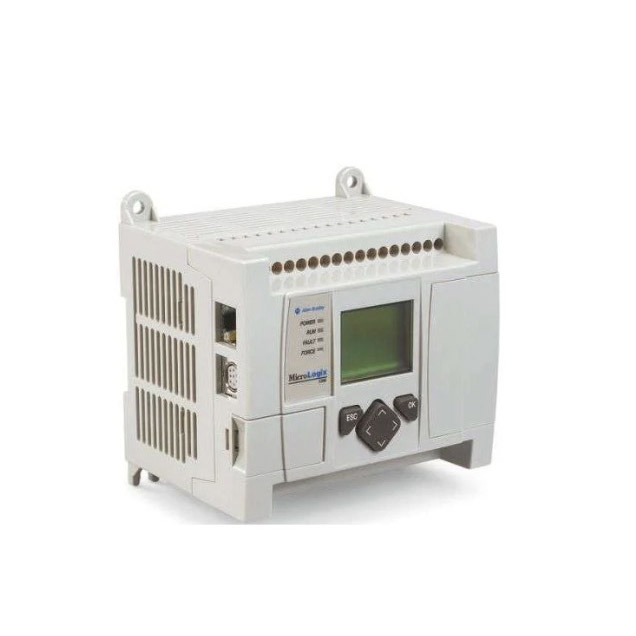

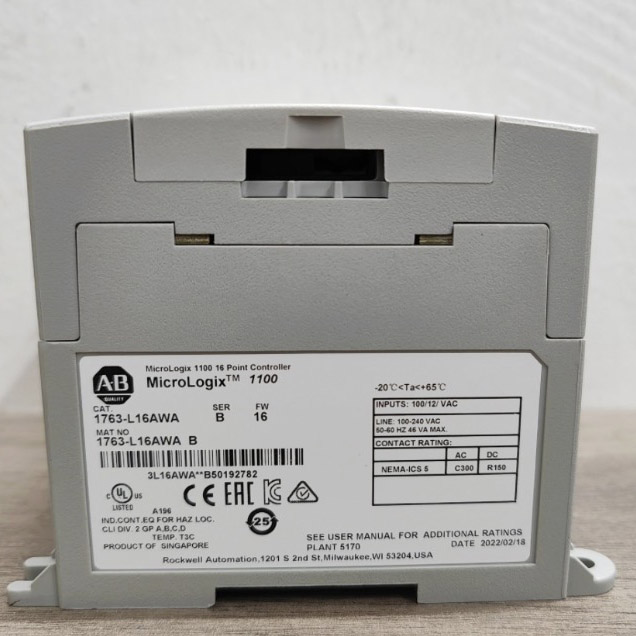

アレン・ブラッドリー 1763-L16AWA

Allen Bradley 1763-L16AWA は、MicroLogix 1100 用のコントローラーです。Rayon Automation から購入できます。当社は中国の輸出業者の一つであり、リーズナブルな価格と高品質のオリジナル製品を提供しています。

お問い合わせを送信

製品説明

効率と高い安定性を重視する産業オートメーションの分野では、コントローラーのダウンタイムごとに高い生産コストが発生します。 Rayon Automation はサプライヤーの 1 つとして、中小規模の制御システムの問題を解決する高品質の Allen Bradley 1763-L16AWA を提供しています。 AC120V電源、デジタル入力10点、アナログ入力2点、リレー出力6点を統合した小型PLCとして、高いコストパフォーマンスと強力なネットワーク拡張性を備えています。

パラメータ

カテゴリ	パラメータ	仕様
一般的なハードウェア	内蔵I/Oポイント	16点（入力10点／出力6点）
	最大の拡張能力	最大 4 つの 1762 シリーズ I/O 拡張モジュールを直列に接続
	最大デジタル I/O	80点（本体16点＋拡張64点）
	寸法 (高さ x 幅 x 奥行き)	90 mm x 87 mm x 62.5 mm (3.5 インチ x 3.4 インチ x 2.5 インチ)
	重さ	約0.35kg (0.77ポンド)
電源	動作電圧	AC120/240V(50/60Hz)
	入力電源範囲	AC85～265V、47～63Hz
	標準的な消費電力	約30W
	サージ電流(最大)	AC120Vで25A、AC240Vで40A
	内蔵電源容量（拡張用）	+5V DC / 1750mA、+24V DC / 350mA
AC入力仕様	動作電圧範囲	AC79～132V、47～63Hz
	入力インピーダンス	約12kΩ（AC120V時）
	オン電流	最小5.0mA（AC79V時）
	オフ電流	最大2.5mA
	オン状態の応答時間	標準 20ms (最大 35ms)
	オフ状態の応答時間	標準 20ms (最大 35ms)
	分離	光電絶縁、AC500V（入力端子と内部ロジック間）

認証仕様

Allen Bradley 1763-L16AWA は垂直設置用に設計されており、最大 30g ピークの耐衝撃性を備えています。ノイズ抑制設計に関しては NEMA 規格 ICS 2-230 に厳密に従っており、国際的な主流の電磁放射規格に完全に準拠しています。 CE、C-Tick、FCC などの権威ある排出認証に合格し、厳格な c-UL-us (UL 508 規格に準拠) 認証を取得しています。欧州低電圧指令 73/23/EEC の CE 安全規制を満たしており、クラス I Div 2 危険場所認定資格および防爆および保護機能を備えています。

私たちの利点

システム統合能力
Allen Bradley 1763-L16AWAは、イーサネット経由でPanelView Plusコンポーネントに完全に接続でき、Logixの大規模システムとしても機能し、最下位のデバイスからクラウドまで一貫したアーキテクチャを提供します。
コスト削減 (TCO)
高価なプロトコル変換ゲートウェイを必要とせず、イーサネットダイレクトアップリンクが組み込まれているため、中間リレーの追加コスト、配線時間、オンラインプログラミングのダウンタイムとデバッグ時間が削減されます。
現場適応力が高い
多くの古い作業場では、依然として 220V/110V AC 制御回路が使用されています。 AWA モデルは、現場のセンサーや電気回路を変更する必要がなく、直接接続されます。
信頼性の高いリレー絶縁保護
さまざまな負荷に対して過酷な産業環境に耐えることができ、外部サージや誤った配線によって PLC マザーボードが焼損する可能性が低くなります。
診断と回復のメカニズム
内蔵の LCD スクリーンと Web サーバー機能により、障害を迅速に特定し、IP および通信ステータスを表示し、平均修理時間 (MTTR) を大幅に短縮できます。
長いライフサイクルとグローバルなサポート
産業グレードの安定性と長いライフサイクルを備え、安定供給とグローバルな技術サポート体制により長期稼働を保証します。

ローカル I/O 拡張をサポートしていますか?最大拡張容量はどれくらいですか?はい。 16 点の内蔵 I/O に加え、右側の拡張インターフェイスを介して最大 4 つの MicroLogix 1762 拡張 I/O モジュールを接続できます。
どのプログラミングソフトウェアが使用されますか?既存のプログラムの互換性を確保するにはどうすればよいですか?
Allen Bradley 1763-L16AWA は、ラダー図プログラミングに主に RSLogix 500 または RSLogix Micro ソフトウェアを使用しています。 MicroLogix 1000 または SLC 500 シリーズのシステムでは、プログラムの移植と互換性が簡単かつスムーズに行えます。
モジュールは主にどのカテゴリに属しますか?材料搬送システム、包装機械、水処理および下水制御、インテリジェントビルディングオートメーション、および分散型 I/O システムのリモートターミナルユニット (RTU)。
