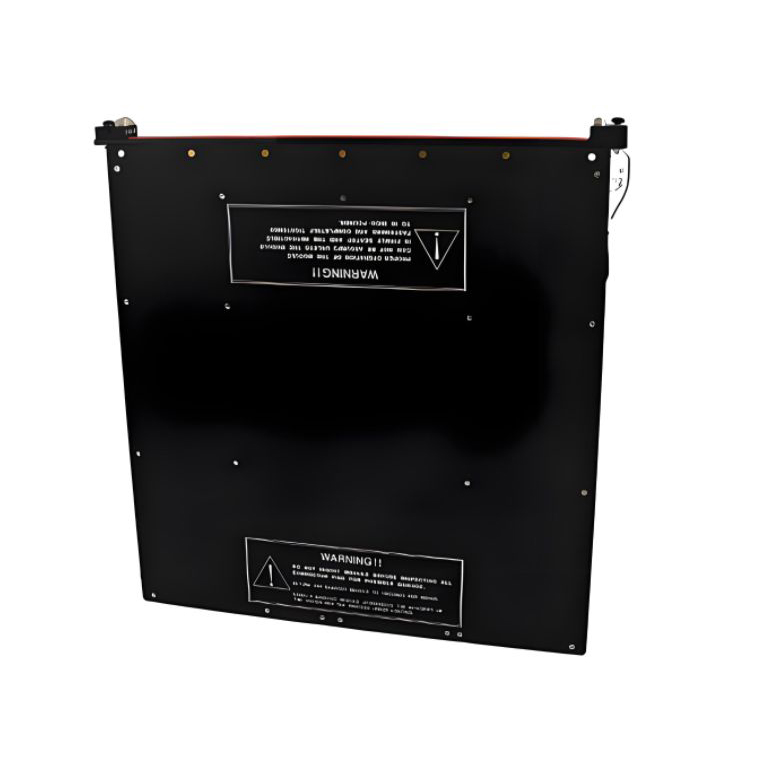

トリコネックス DI 3301

In high-risk industries such as petrochemicals and power, the control system not only needs to be user-friendly, but more importantly, it must be "absolutely safe". The Triconex DI 3301 that you are seeing now is precisely what Rayon Automation has specially prepared to help you maintain this safety barrier. This is a digital input module, which is the eye of the Triconex redundant system, responsible for accurately transmitting the on-site switch signals back to the brain. If this module fails to detect accurately or reacts slowly, the safety protection system may make a wrong judgment. Therefore, choosing this well-tested original module is like purchasing the most reliable insurance for your entire factory.

お問い合わせを送信

製品説明

Rayon Automation Company は、海外の産業安全システムエンジニアのために Triconex DI 3301 デジタル入力モジュールを特別に用意しました。このモジュールは、Triconex 緊急シャットダウン (ESD) システムの重要なコンポーネントです。高信頼性安全制御 (HIS) を扱ったことがある人ならご存知のように、このシステムは通常の PLC とは異なります。信号の読み取りには非常に厳密です。些細な干渉や判断ミスが停止事故につながる可能性があります。 Rayon Automation Company はプロのスペアパーツサプライヤーとして、現場のスイッチ信号を欠陥なく収集し、システムの判断が絶対的に正確であることを保証するために、この三重冗長設計の入力モジュールを推奨します。

Triconex DI 3301 モデルの最大の利点は、「インターフェイスのメンテナンス」と「徹底したクリーニング」です。市場にある他のモジュールの多くは、バックボードのピンが酸化して黒くなっており、モジュールの隙間には埃が詰まっています。こちらでは、出荷前に特殊な電子洗浄剤を使用して界面をピカピカになるまで磨き、工業用洗浄剤を使用して外殻を徹底的に洗浄します。最も重要なことは、各端子ポートに異物がないか注意深くチェックし、お客様が受け取ったときに接触不良の心配なく差し込んで使用できることを確認することです。

Triconex DI 3301 は、高速応答と効率的なエネルギー管理も特徴としています。高度なテクノロジーを利用して、迅速なデータ処理とリアルタイム監視をサポートし、作業効率と生産能力を効果的に向上させます。その低エネルギー設計は、運用コストの削減に役立つだけでなく、エネルギー資源の消費も削減し、現代の産業のグリーン開発の要件に適合します。

製品説明

● ポイント: 32、共通
● 公称入力電圧: 24 V DC
● 動作電圧範囲: 15 ～ 30 V DC
● 絶対最大入力電圧: 33 V DC
● 絶対最大逆入力電圧: –0.6 V DC
● 入力遅延: <10 ミリ秒、オンからオフ、またはオフからオン
● TC: 6.4 ms、-3dB @ 25Hz
● 入力インピーダンス: >30 kΩ (ベースプレートなし)、≈3 kΩ (ベースプレートあり)
● 入力電力: 0.2 W/pt @ 24 V DC; 0.5 W/pt @ 33 V DC
● 入力スレッショルド:0 ～ 5 V DC = オフ領域、6 ～ 14 V DC = 遷移領域、15 ～ 30 V DC = オン領域
● 診断 (視野の喪失): 力対値診断 (FVD)、<2 ミリ秒/テスト
● 診断障害カバレッジを維持するための最大入力トグルレート: <20/秒
● 持続時間: <2 ミリ秒
● 大きさ: ≈36% テスト電圧
● 出力インピーダンス: 0–5 V DC、≈100 kΩ
● ADC スキャン時間: 32 ポイントすべてで 1 ミリ秒未満
● 機能-保護-アース絶縁: 500 V DC、最小

● 機能対機能アース (ロジック) 絶縁: 800 V DC、最小

製品の用途

● 産業オートメーションシステム: 産業オートメーションシステムでは、Triconex DI 3301 モジュールはセンサーからスイッチング信号またはデジタル出力を受信し、それらをデジタル形式に変換し、インターフェイスを介してメイン制御システムに送信できます。したがって、温度、圧力、流量、レベルセンサーなどのさまざまなセンサーからデジタル入力信号を収集するために広く使用されています。
● 環境監視および制御: 環境監視および制御システムにおいて、このモジュールを使用すると、環境の変化にタイムリーに対応することで生産性と従業員の快適性を向上させることができ、その結果、工場または施設の内部環境を正確に制御できます。

● 機器状態監視: 機器監視および保守システムにおいて、このモジュールは重要な機器の動作状態と健全性を監視するのに適しています。

● 安全システム: 産業用安全システムでは、Triconex DI 3301 モジュールが重要な機器の開始、停止、およびアラームのステータスを監視し、適時にアラームまたはシャットダウンコマンドをオペレータまたは主制御システムに送信します。したがって、重要な機器やプロセスの状態を検出するのに適しています。
